青鳥GT-JBF5101G-Ex 工業及商業用途點型可燃?xì)怏w探測器接線安裝技術

說明書范圍

該使用說明書對 GT-JBF5101G-Ex 工業及商業用途點型可燃?xì)怏w探測器的產品配置、技術參數、使用操作及產品維護等進行了詳細的描述，請?jiān)谑褂迷摦a(chǎn)品前仔細閱讀，注意使用事項。

技術參數

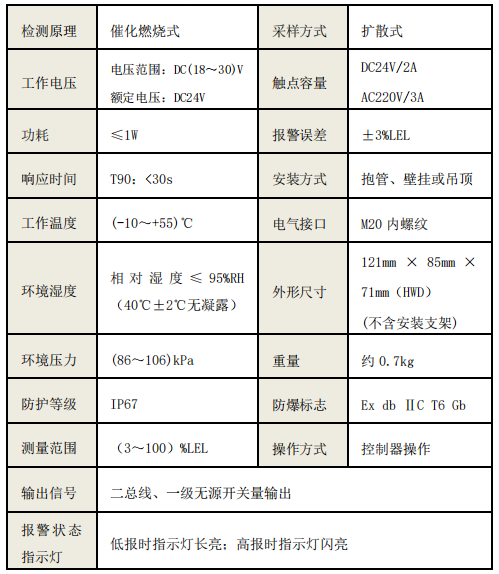

1 主要技術指標

產品執行標準

產品執行標準：GB 15322.1-2019；GB 12358-2006

防爆標準：GB/T 3836.1-2021；GB/T 3836.2 -2021；

安裝調試

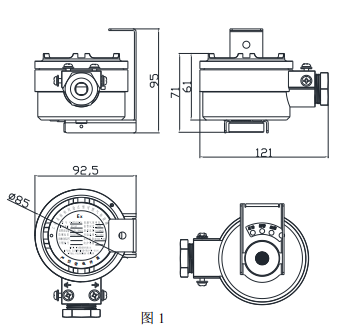

 安裝尺寸如圖 1（單位：mm）

探測器尺寸如圖所示，在選擇探測器安裝位置時請預留足夠空間（建議 0.5m 以上），以備探測器的檢修、維護。

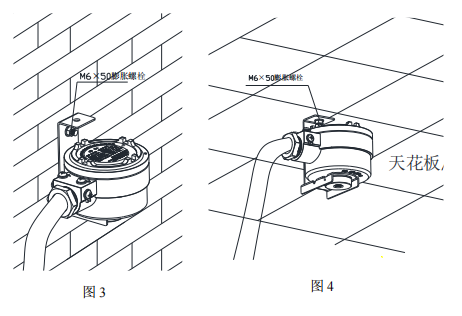

安裝方式如下圖

探測器安裝時可根據現場工況條件選擇抱管或壁掛方式。如圖所示，安裝時先將安裝支架固定到墻上，然后將探測器的傳感器接頭部分卡到安裝支架的安裝孔，使用 2 個 M3×10 頂絲

固定，抱管安裝可適應尺寸為 0.75～2 寸的鋼管，壁掛安裝時請確保墻面有足夠的強度可以支撐并固定探測器。

注：其他安裝要求可按 GB/T 50493-2019《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》執行。

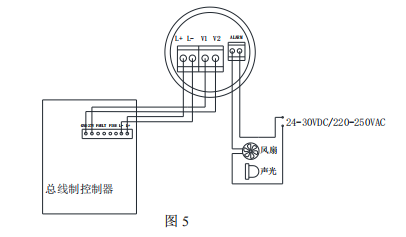

電氣接線圖如圖 5

安裝注意事項

? L1、L2 為二總線信號接線端子（無極性）,V1 和 V2 為 DC24V 電源接線端子（無極性），ALARM 為繼電器無源輸出端子，可 控制一組無源開關量；

? 探測器的連接電纜選擇需根據現場環境的防護要求與當?shù)?的法律法規要求相適應?？紤]防爆、防護及電磁干擾因 素，為確保系統穩定工作，推薦電源線使用 RVVSP 或 KVVSP 型 (1.5mm2 ~2.5mm2 )4 芯電纜。線纜外徑為Φ9mm 時 可達到更好 的防護效果；

? 屏蔽線外層應完好進入到探測器殼體內后剝開接線；

? 線纜屏蔽層在控制器（系統）端、探測器端須安全接地；

? 探測器外殼需安全接地，惡劣環境下需根據情況特殊處 理。

4 使用操作

4.1 探測器自檢 根據項目“安裝調試”內容所述，仔細檢查接線端子，確保系統 電氣連接正確。探測器接通電源后開始自檢，綠燈長亮表示自檢完成。 使用控制器對探測器進行零點校準和氣體標定，在進行探測器操作時， 需要確認探測器所在環境為安全環境。

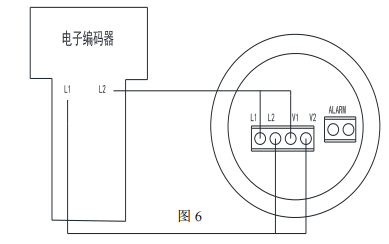

4.2 編址（使用 JBF6481-E 手持式編碼器編址） ①將編碼器的 L1、L2 分別接在探測器的 L2 和 V2、L1 和 V1，如 圖 6 所示。 ②按編碼器【功能】鍵開機→選擇【11SF 火災報警】→【寫地址】 →通過鍵盤輸入地址。 ③按【回車】鍵確認編址，成功后編碼器會顯示“成功”，否則編碼器顯示“失敗”。
