章 系統簡介

JB-QB-JBF5013型火災報警控制器/氣體滅火控制器是青鳥推出的新一代集氣體滅火功能和

火災報警功能于一體的智能化報警設備。由主控單元、氣滅分區、電源等單元構成，采用中文液

晶顯示，可以連接青鳥公司生產的煙感、溫感、緊急啟停按鈕、手自動轉換盒、氣體釋放警報

器、聲光警報器、輸入/輸出模塊等設備，并且提供驅動電磁閥的接口，用于啟動氣體滅火設

備。主要應用于中小型場所，計算機室、圖書館等需要進行氣體滅火控制的場所。

1.1 特點

1. 控制器采用兩總線無極性設計，使得系統布線極其簡單，布線路徑及方式任意，且不分先后順

序，提高了布線可靠性，也便于穿線施工和線路維修，并可大大降低工程造價。

2. 控制器可配接青鳥的兩線設備，同時兼容四線制設備，兼容性強。

3. 控制器具有兩組總線輸出回路端子，回路容量總計為80點，具有聯動編程功能，可滿足工程現

場的各種聯動邏輯需求。

4. 控制器內置WIFI無線通訊模塊，WIFI調試分為“內網調試”和“遠程調試”兩種模式，“內

網調試”可近距離通過手機端連接控制器熱點，完成工程文件的下載、上傳、升級程序，也可

近距離通過手機端完成對控制器的查詢、設置、安裝等功能。

5. 控制器采用數字總線通訊協議，報警響應快，具備搶占功能。

6. 控制器采用ABS阻燃塑料機箱，外形簡潔美觀，科技感十足。

7. 控制器具有對輸出線路與大地間的絕緣阻值進行實時檢測的功能，當線路絕緣異常時可以進行

報警提示。

8. 控制器無論是硬件還是軟件都具有良好的抗干擾措施。

9. 控制器具有報警信息重復報警回響功能，以提示用戶盡快解決處理報警信息。

10. 控制器具有設置不同時間段報警信息是否進行關聯聯動輸出的功能，避免誤噴事故發生。

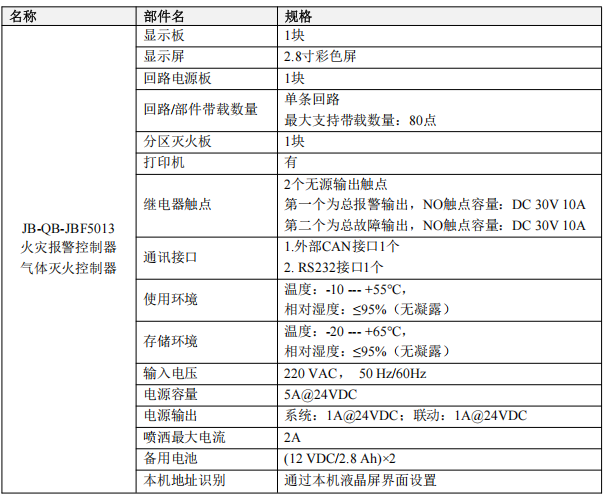

1.2 參數

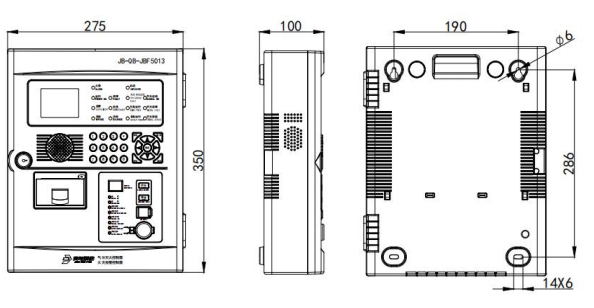

1.3 外形尺寸

1.4 結構介紹

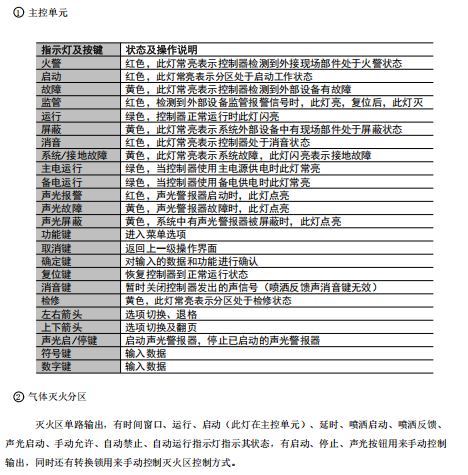

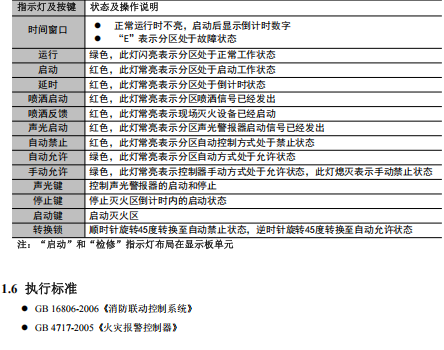

1.5 指示燈及按鍵

第二章 安裝調試步驟

2.1 系統安裝要求

? 確認現場點型感溫火災探測器（A2R）、點型光電感煙火災探測器、手動火災報警按鈕、緊急啟停按鈕、手自動轉換盒、氣體釋放警報器、聲光警報器、輸入/輸出模塊等設備安裝應符合相關設備產品說明書要求。

? 控制器對外輸出的回路信號總線應使用RVS雙絞線，且線徑≥RVS-2*1.0mm2 ~1.5mm2 ；使用的DC24V電源線應使用線徑≥1.5~2.0mm2 的導線。并且保證所使用導線的耐壓等級大于交流500伏。

? 確認系統最遠端現場部件距控制器的布線距離小于1500米。

? 檢查系統各回路中所接現場部件的數量和接線方式是否符合要求，即編址范圍1~80，所有設備都進行正常編碼、沒有重碼、輸入/輸出模塊配接的末端電阻連接正常。

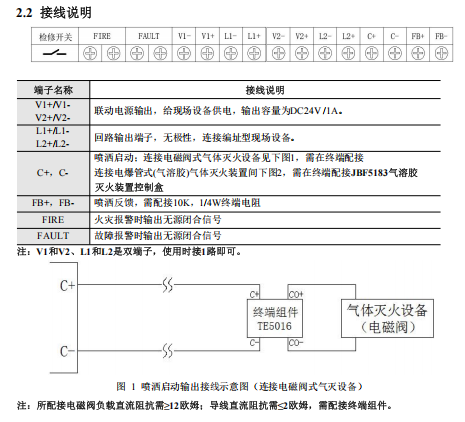

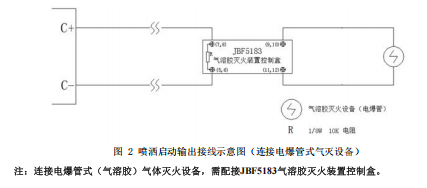

2.3 現場調試

? 在開機前首先要對系統布線的絕緣阻值進行測量，保證各絕緣阻值達到下列要求：

1）回路信號線間的絕緣值在空載時應大于20兆歐。

2）各回路信號線與大地之間的絕緣電阻在正常天氣情況下應大于3兆歐。

3）系統接地應采用線徑≥4.0mm2銅芯絕緣導線或電纜，且接地電阻小于4歐姆。

? 控制器靜態檢測

1）在給控制器上電之前，應首先檢查控制器內部各接插線是否連接正常、牢固。

2）控制器連接的市電電壓是否在AC220V的85~110%，頻率在50~60Hz范圍內。

? 控制器通電檢測

1）給控制器通電，觀察控制器在空載下的運行狀況。

2）控制器開機后如系統運行正常，監控器即進入正常監視狀態：無任何音響發出。故障燈不亮。

主電運行燈常亮。液晶顯示屏幕無任何故障和聯動信息顯示。系統時鐘每隔一秒更新一次。液晶

顯示屏幕在正常監視狀態下運行一段時間后（大約1分鐘），即進入屏幕保護狀態。此時背光燈熄

滅，顯示窗口呈現黑屏，當按任意鍵后，顯示將恢復正常狀態。

3）若控制器在上電后，出現異響或有異味發出時，應立即切掉主、備電源。檢查故障原因。在未查明故障原因的情況下嚴禁再次開機。

2.4 開箱檢查

檢查產品包裝箱中是否含有以下物品:

? 火災報警控制器/氣體滅火控制器（1臺）

? 箱門鑰匙 （2把）

? 面板鑰匙 （2把）

? 使用說明書 （1份）

? 終端10K電阻 （6個）

? 終端組件 （1個）

? 2P綠端子 （1個）

? 10A保險管 （1個）

? 打印紙 （1卷）
